Permite la observación y la caracterización de materiales orgánicos e inorgánicos, mediante contraste topográfico o composicional

Microscopía Electrónica de Barrido (SEM/FESEM)

El Microscopio Electrónico de Barrido (SEM, Scanning Electron Microscope) es un instrumento que proporciona imágenes tridimensionales de la morfología externa de una muestra, permitiendo la observación y la caracterización de materiales orgánicos e inorgánicos, mediante contraste topográfico o composicional. El rango de tamaños observables mediante el SEM (entre unos pocos milímetros y unos pocos nanómetros) hace que sea el instrumento adecuado para el estudio de la estructura y ultraestructura de una muestra. El acoplamiento de una unidad de criomicroscopía permite observar material biológico y no biológico fresco sin necesidad de procesarlo.

El Microscopio Electrónico de Barrido de Alta Resolución de Emisión de Campo (FESEM, Field Emission Scanning Electron microscope) ofrece una mayor resolución espacial, con un aumento entre 10x y 1.000.000x y, mayor profundidad de campo que da apariencia aún más tridimensional a las imágenes, permite minimizar cargas sobre el espécimen a observar y causa menos daños en las muestras sensibles al haz electrónico, en relación con un SEM convencional, el cual es capaz de obtener imágenes con un aumento de entre 10x y 100.000x sin efecto de profundidad de campo. Dadas sus limitaciones en cuanto a resolución, un SEM convencional no puede ofrecer soporte a técnicas y estudios avanzados y cada vez más demandados relacionados con los campos de las Nanociencias y la Nanotecnología.

Su funcionamiento es igual al de un SEM y la inclusión de múltiples detectores y de distintos modos de trabajo permite la realización de un gran número de análisis con un solo equipo, ofreciendo de esta manera una enorme versatilidad. Dadas sus características, permite la caracterización topográfica, composicional, textural, cristalográfica y eléctrica de distintos tipos de especímenes y de materiales con una mayor resolución y con un rango de energía mucho mayor.

Datos de Contacto

Responsable: Esmeralda Urea Ramos
Teléfono: 950 21 41 00
e-maileurea@ual.es

Solicitud de servicio

Solicitud telemática vía Centro de Atención al Usuario (CAU), dirigido a Servicios Centrales de Investigación

Impreso de solicitud

Dotación Instrumental

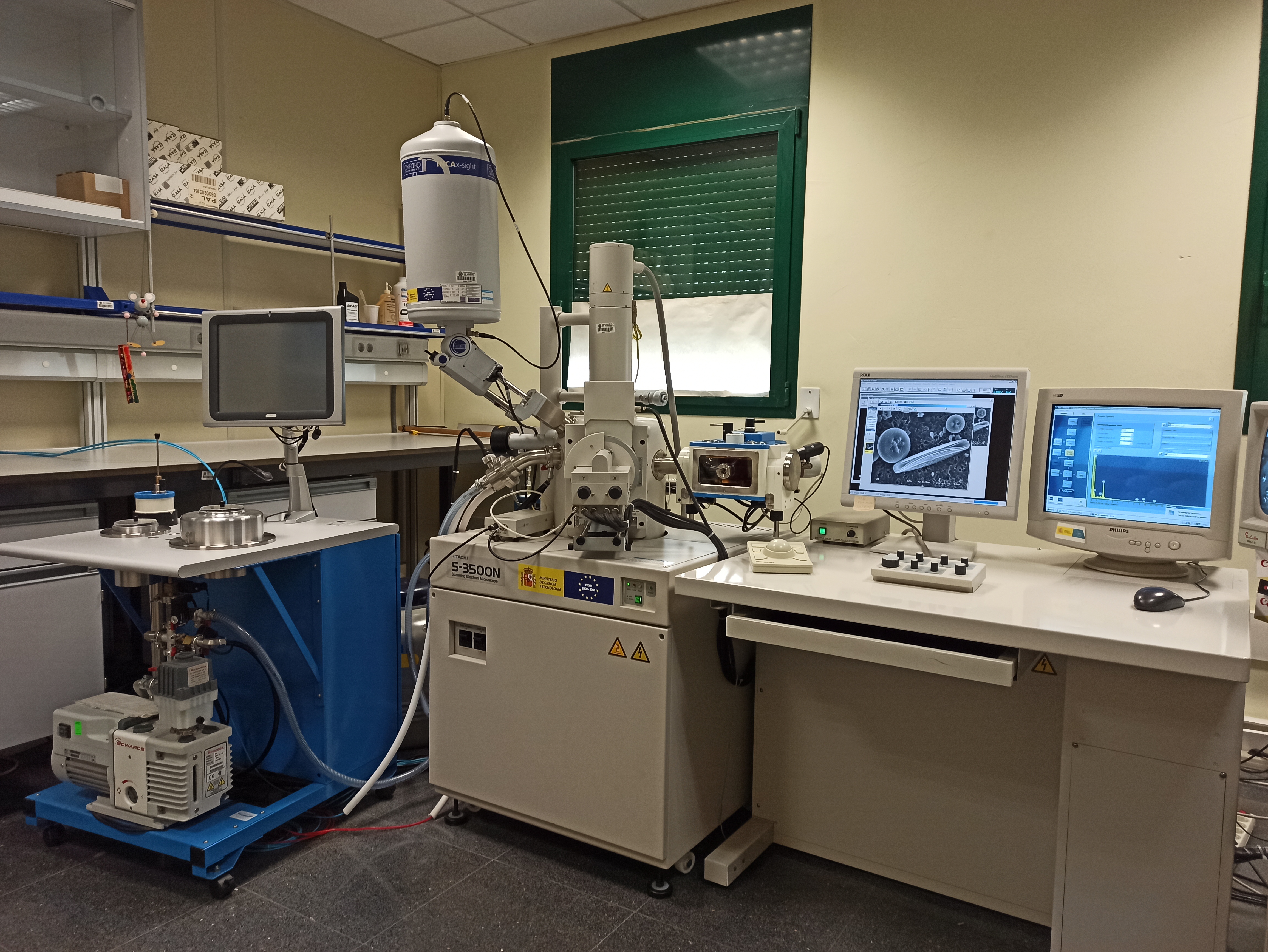

SEM-1.jpgMicroscopio Electrónico de Barrido HITACHI S-3500N con las siguientes características:

  • Cañón termoiónico de W.
  • Potencial de aceleración de 0.3 kV a 30kV.
  • Configurable para trabajar en modo de alto vacío y a presión variable (VP-SEM).
  • Resolución en modo alto vacío de hasta 3.0 nm y de 4.5 nm en modo VP-SEM.
  • Rango de presión variable de 1 a 270 Pa.

Modos de análisis/adquisición:

  • Detector de electrones secundarios Everhart-Thornley
  • Detector de electrones retrodispersados Robinson
  • Detector de electrones secundarios en presión variable
  • Estación de criomicroscopía PP3000T Quorum Technologies


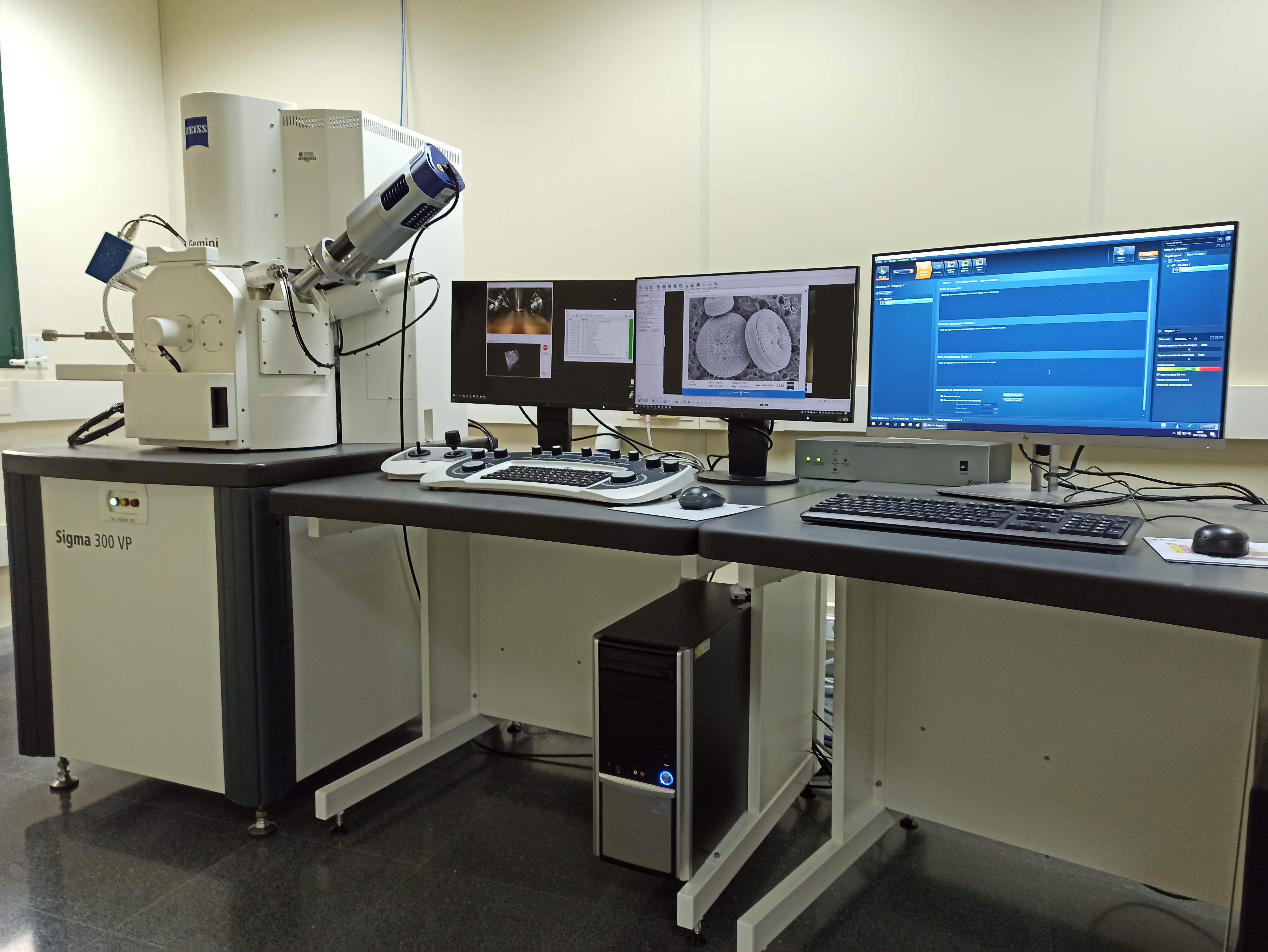

FESEM-2.jpgMicroscopio Electrónico de Barrido de Alta Resolución de Emisión de Campo Zeiss Sigma 300 VP con las siguientes características:

  • Emisor tipo Schottky de emisión de campo
  • Potencial de aceleración de 0.02 kV a 30kV
  • Configurable para trabajar en modo de alto vacío (HV) y a presión variable (VP), utiliza nitrógeno como gas de formación de imágenes
  • Resolución en modo alto vacío de hasta 1.0 nm a 15 kV y 1.6 nm a 1 kV
  • Rango de presión variable de 10 a 133 Pa
  • Corriente de la sonda de entre 3 pA - 20 nA

Modos de análisis/adquisición:

  • Detector de electrones secundarios Everhart-Thornley.
  • Detector de electrones retrodispersados con 5 segmentos para modo HV y VP.
  • Detector de electrones secundarios en columna tipo “inlens” de alta eficiencia. Trabaja con electrones secundarios de baja energía y ofrece las imágenes de mayor resolución.
  • Detector de electrones secundarios en modo de presión variable (VP).
  • Analizador de energía dispersiva de Rayos X Ultim Max 65 Oxford (EDS), con mapeo de área grande, análisis automático de partículas, etc
  • Software que permite la formación de imágenes en mosaic (large image).
  • Software para la reconstrucción topográfica en 3D.
  • Platina de muestras compucéntrica con movimiento eucéntrico motorizada de 5 ejes. X, Y = 125 mm / Z = 50 mm. Inclinación = -10° - 90°. Rotación = 360° (continua).
  • Sistema de limpieza por plasma (plasma cleaner).
  • Procesamiento de imágenes. Resolución: hasta 3072 x 2304 píxeles. Reducción de ruido: siete modos de integración y promediado.
  • SmartSEM TM , operado por mouse, teclado y joystick con panel de control opcional.

  Equipos para la preparación de muestras:

  • Desecador por Punto Crítico, BAL-TEC CPD 030
  • Metalizador “sputtering” con oro LEICA EM ACE 200
  • Unidad de evaporación de carbono LEICA EM ACE 200

Técnicas

El microscopio electrónico de barrido (SEM) genera un fino haz de electrones que se desplaza sobre la superficie de una muestra mediante un barrido en las direcciones X e Y. El resultado de la interacción electrón–muestra, da lugar a una señal que se registra mediante un detector apropiado. El SEM utiliza principalmente los electrones secundarios y/o los electrones retrodispersados para formar una imagen. La imagen obtenida por la detección de los electrones secundarios refleja la fina estructura topográfica de la superficie de la muestra. Una imagen con electrones retrodispersados refleja la distribución composicional en la superficie de una muestra.
La instalación de una estación de criomicroscopía en un SEM facilita la observación en alto vacío de todo tipo de muestras rápidamente enfriadas a muy bajas temperaturas (alrededor de - 130ºC), tanto de origen biológico como materiales orgánicos e inorgánicos, en un estado totalmente hidratado y no modificado químicamente. También, tiene la capacidad de fracturar la muestra obteniéndose información de su estructura interna, que de otro modo queda inaccesible para la microscopía electrónica de barrido.

El microscopio electrónico de barrido de emisión de campo (FESEM), funciona al igual que un SEM convencional barriendo la superficie de una muestra con un haz de electrones y ofreciendo una variada información de la misma en función de los detectores disponibles. La diferencia respecto a un SEM reside en el emisor de electrones y un mejorado sistema de vacío. Un FESEM consta de un cañón de emisión de campo que genera un haz de electrones de alta y baja energía muy focalizados, mejorando la resolución espacial y permitiendo trabajar a muy baja tensión de aceleración, con lo que se minimizan las cargas sobre el espécimen a observar y causa menos daños en muestras sensibles al haz electrónico. Además, la posibilidad de utilizar detectores en el interior de la columna, denominados in lens, permiten obtener imágenes de electrones secundarios de baja energía consiguiendo observar a muy alta resolución la ultraestructura superficial de la muestra.

Prestaciones

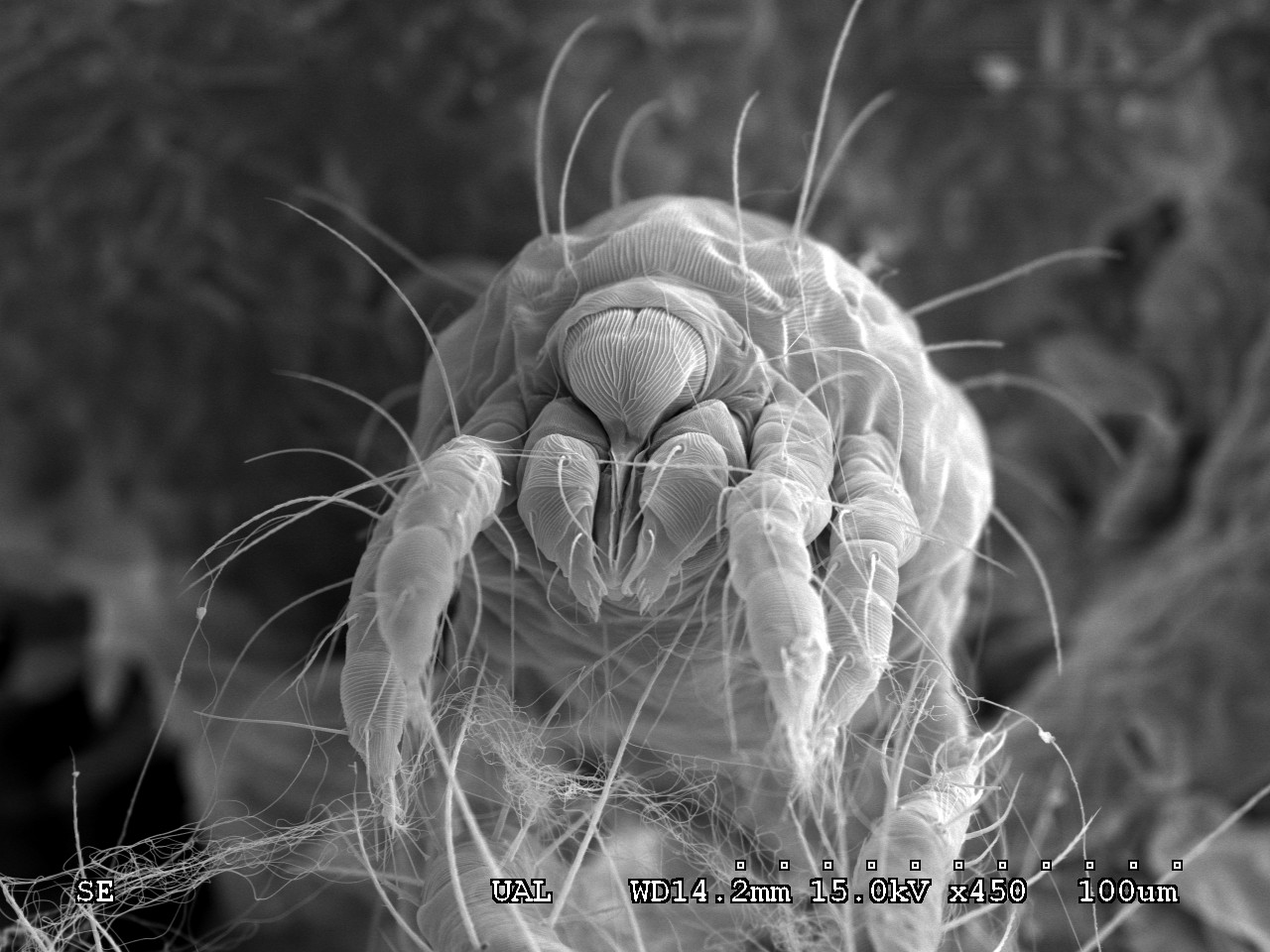

Datura Str-acaro-09 (foto portada).jpegEl Microscopio Electrónico de Barrido HITACHI S-3500N está equipado con:

  • Modo de trabajo en alto vacío alcanzando grandes magnificaciones y obteniéndose imágenes de alta resolución en formato digital y, de modo de trabajo en presión variable (VP-SEM) permitiendo la observación de muestras no conductoras sin necesidad de recubrirlas con material conductor.
  • Detector de electrones secundarios Everhart-Thornley: colecta los electrones secundarios que proporcionan información de la topografía de la superficie de la muestra.
  • Detector de electrones retrodispersados Robinson: recoge los electrones retrodispersados que dan información cualitativa, por diferencias de contraste en la imagen, sobre el tipo de átomos que se encuentra en la superficie de la muestra.
  • Detector de electrones secundarios en presión variable
  • Estación de criomicroscopía PP3000T permite un rápido enfriamiento y transferencia de las muestras biológicas y no biológicas al microscopio, en un estado totalmente hidratado y no modificado químicamente. La cámara de crio-preparación dispone de herramientas para fracturar en frío, control automático total de la sublimación y recubrimiento de la muestra con platino.

Microscopio Electrónico de Barrido de Alta Resolución de Emisión de Campo Zeiss Sigma 300 VP con el concepto de detección de Gemini, está equipado con:

  • Un detector de electrones secundarios Everhart-Thornley altamente eficiente que genera imágenes de ultra alta resolución a bajos kV y con hasta un 50% más de señal. Es Ideal para mediciones precisas de límites, características y partículas.
  • Un detector de electrones retrodispersados (BSE) que permite obtener imágenes BSE composicionales, topográficas y combinando ambas altamente resolutivas ya sea en el modo de alto vacío (HV) y a presión variable (VP).
  • Un detector inlens dispuesto en el eje óptico, de alta eficiencia para imágenes de superficie de alto contraste y resolución.
  • Un detector de electrones secundarios en modo de presión variable (VPSE) con el que pueden obtenerse imágenes nítidas con hasta un 85% más de contraste en muestras no conductoras y con capacidad de producir imágenes de catodoluminiscencia.
  • La tecnología de refuerzo del haz de Gemini garantiza tamaños de sonda pequeños y una alta relación señal-ruido, hasta con voltajes de aceleración ultra bajos.
  • Un espectrómetro de energía dispersiva de rayos X Ultim Max 65 Oxford, EDS:  Presenta una resolución en energía de 127 eV. Permite la realización de una microscopía analítica elemental avanzada ya que presenta una corriente ultra estable para la realización de los análisis de rayos X. Permite obtener microanálisis completos beneficiándose del uso de una distancia de trabajo analítica corta de 8,5 mm.
  • Presenta una gran platina facilitando el uso para muestras grandes, del tipo compucéntrico y con movimiento eucéntrico, motorizada en los cinco ejes.
  • Es de fácil operación a través del software de control SmartSEM TM basado en Windows® 10.

Aplicaciones

Algunas de las aplicaciones más importantes de estas técnicas son:

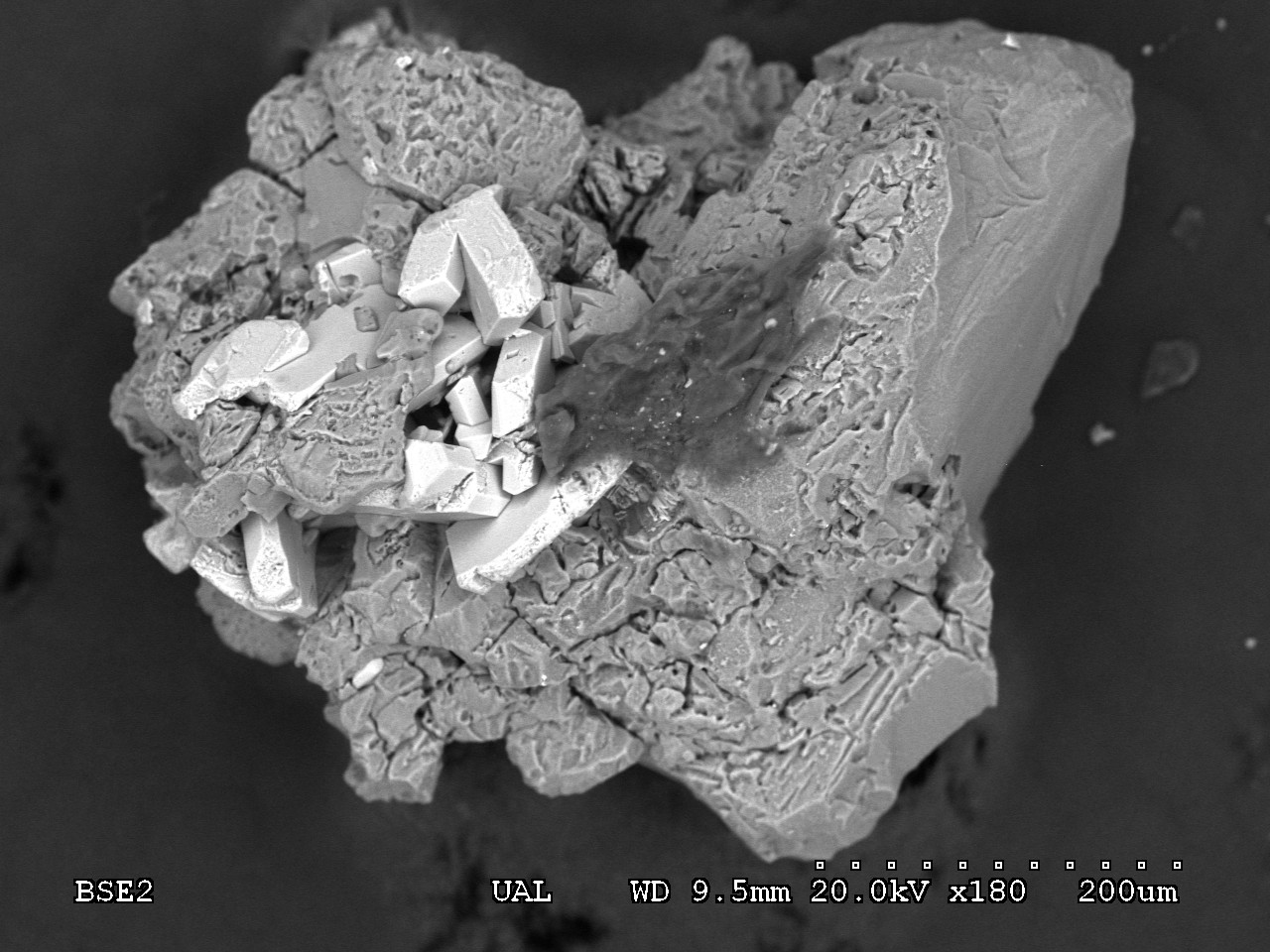

BSE2.jpegMicroscopio Electrónico de Barrido (SEM y FESEM):

  • Estructura y ultraestructura de tejidos y órganos animales y vegetales.
  • Patologías animales y vegetales.
  • Estudios capilares.
  • Aplicaciones en hematología, dermatología, odontoestomatología y biomateriales
  • Estudios forenses (búsqueda de partículas, tejidos, hilos micrométricos...).
  • Identificación y/o caracterización de material arqueológico.
  • Biodeterioro de obras de arte.
  • Estudios de materiales de construcción.
  • Aplicaciones en petrología y mineralogía.
  • Estudios de corrosión de metales y aleaciones.
  • Segregaciones y defectos microscópicos.
  • Caracterización de materiales cerámicos.
  • Electrónica.
  • La segregación y porosidad en plásticos y materiales poliméricos.
  • Estudios de plásticos reforzados
  • Estudio de partículas
  • Criomicroscopía: En aplicaciones típicas: Ciencias biológicas, incluyendo la botánica, micología, zoología, biotecnología, biomedicina y ciencias agrícolas. Recientemente es una herramienta esencial en el estudio y control de calidad de productos farmacéuticos, cremas, cosméticos. De interés en la industria alimentaria en los productos multi-fase tales como helados, confitería, productos lácteos, entre otros. En el estudio de materiales orgánicos, inorgánicos, composites blandos o duros, etc.

Tarifas

Servicios ofertados UAL OPIS* PRI*
USO DEL EQUIPAMIENTO
1 hora de uso del FESEM (incluye modo presión variable y microanálisis de Rayos X)** 22,00€ 38,50€ 77,00€
1/4 hora o fracción FESEM 6,60€ 11,00€ 20,90€
1 hora de uso del SEM (incluye modo presión variable)** 17,60€ 33,00€ 66,00€
1/4 hora o fracción SEM 4,95€ 8,80€ 18,70€
1 hora de criomicroscopía** 25,00€ 40,00€ 80,00€
1/4 hora o fracción criomicroscopía  7,50€ 11,50€ 23,00€
Consumo N2 por deward de criomicroscopía (30 litros) 60,00€ 60,00€ 60,00€
PREPARACIÓN DE LA MUESTRA
Recubrimiento con oro 10,00€ 18,00€ 34,00€
Sombreado con carbono 12,00€ 19,00€ 38,00€
Punto crítico 13,00€ 23,00€ 44,00€
Montaje de una muestra 2,00€ 4,00€ 6,00€
Montaje de una muestra con Cu 2.50€ 5,00€ 7,00€
Montaje de una muestra con Ag 3,00€ 6,00€ 9,00€
Montaje de una muestra con adhesivo C 3,00€ 6,00€ 9,00€
Montaje de una muestra (criomicroscopía) 1,00€ 2,00€ 4,00€
MATERIALES
Carbon Tabs 25 mm 1,00€ 1,50€ 2,00€
Carbon Tabs 12 mm 0,50€ 1,00€ 1,50€
Filtro Millipore 13 mm CONSULTAR
Stub (portamuestras) 15 mm CONSULTAR
Stub (portamuestras) 25 mm CONSULTAR
TAREAS PERSONAL TÉCNICO
Elaboración informe técnico 192,50€ 220,00€ 275,00€
1 hora de trabajo del técnico 18,00€ 36,00€ 72,00€

* I.V.A. No incluido
** Todas las mediciones con el SEM/FESEM se hacen bajo uso exclusivo del personal técnico

* Precios actualizados 2024
